Formy do kołpaków o dużej objętości i dużej szybkości: formowanie tłoczne a formowanie wtryskowe

Wstęp
Zakrętki do butelek należą do produktów z tworzyw sztucznych produkowanych w największej ilości na świecie. Jedna marka napoju lub wody może dziennie zużywać miliony kapsli. Aby sprostać temu zapotrzebowaniu, technologie form i procesów ewoluowały, umożliwiając produkcję zakrętek w cyklach krótszych niż 4 sekundy, z 48, 64, a nawet 96 gniazdami na formę. W tej przestrzeni konkurują ze sobą dwie dominujące technologie: formowanie tłoczne i formowanie wtryskowe. Każdy z nich ma swoje mocne strony, a zrozumienie ich ma kluczowe znaczenie dla każdego producenta form lub formierzy obsługującego przemysł zamknięć.
Jako technik form z wieloletnim doświadczeniem w zakresie form opakowaniowych charakteryzujących się dużą kawitacją, przeprowadzę Cię przez techniczne niuanse obu metod, a następnie skoncentruję się na technologiach formowania wtryskowego, które umożliwiają szybką produkcję zakrętek o dużej wnęce — sterowanie zasuwą zaworu gorącego kanału, szybkie wyrzucanie i optymalizacja chłodzenia — kończąc na rzeczywistym studium przypadku formy do nakrętek z 48 gniazdami.
1. Formowanie tłoczne a formowanie wtryskowe nakrętek
Proces formowania tłocznego:
Wstępnie zważona przednia część stopionego tworzywa sztucznego (zwykle PP lub HDPE) wrzucana jest do otwartej wnęki formy. Forma zamyka się, ściskając materiał w kształcie nakrętki. Po krótkim czasie chłodzenia zakrętka zostaje wyrzucona. Proces ten jest ciągły i rotacyjny: wiele form na karuzeli otwiera się i zamyka po kolei.
Proces formowania wtryskowego:
Roztopione tworzywo sztuczne wtryskiwane jest pod wysokim ciśnieniem do zamkniętej wnęki formyWystarczy system gorących kanałów. Po zapakowaniu i schłodzeniu forma otwiera się i wyrzucane są zakrętki. Forma może mieć 32, 48, 64 lub więcej wnęk.

Funkcja	Formowanie tłoczne	Formowanie wtryskowe
Czas cyklu	2–4 sekundy (bardzo szybko)	4–8 sekund (w zależności od kawitacji)
Kawitacja	Nieograniczony (obrotowy)	Ograniczone przez tonaż zacisku maszyny i rozmiar płyty dociskowej
Elastyczność projektowania czapek	Limitowane (symetryczne, proste kształty)	Wysokie (podcięcia, zawiasy żywe, wkładki)
Konsystencja wagi	Znakomity (±0,3%)	Dobra (±1%) ze sterowaniem zasuwą zaworu
Początkowa inwestycja w narzędzia	Bardzo wysoka (prasa rotacyjna)	Niższa dla umiarkowanej kawitacji
Odpady materiałowe	Minimalny (bez prowadnicy)	Może wynosić zero w przypadku gorącego kanału
Najlepsza aplikacja	Proste korki o dużej objętości wody/CSD	Zakrętki skomplikowane z wkładkami, opaski zabezpieczające przed manipulacją

Werdykt:W przypadku bardzo prostych nakrętek o bardzo dużej objętości (np. nakrętek wodnych 28 mm) dominuje formowanie tłoczne. Jednak w przypadku większości zakrętek wymagających precyzji, pierścieni zabezpieczających przed manipulacją, integracji wkładki lub złożonej geometrii, preferowanym wyborem jest formowanie wtryskowe za pomocą form wysokokawitacyjnych.

2. Sterowanie zasuwą zaworu gorącokanałowego w formach kołpakowych

Sercem form wtryskowych z kołpakami o dużej kawitacji jest gorący kanał. Konwencjonalne otwarte bramy pozostawiają ślad, który może zarysować się lub przeciekać. Zasuwy zaworowe są niezbędne w przypadku większości zakrętek do napojów.

Jak działają zasuwy zaworowe:

Po napełnieniu i zapakowaniu wnęki, uruchamiany pneumatycznie lub hydraulicznie sworzeń przesuwa się do przodu, aby zamknąć bramę. Spowoduje to dokładne odcięcie stopionego materiału, pozostawiając minimalny ślad.

Kluczowe wymagania dotyczące form do kołpaków o wysokiej kawitacji:

• Sekwencyjne bramkowanie zaworów:W przypadku form z 48 gniazdami lub więcej, jednoczesne otwarcie wszystkich zasuw powoduje niezrównoważone wypełnienie z powodu rozkładu ciśnienia w kolektorze. Otwieranie sekwencyjne (w strefach) równoważy przepływ i redukuje skoki ciśnienia.
• Konstrukcja końcówki szpilki:Geometria końcówki sworznia zaworu (płaska, stożkowa lub kulista) wpływa na wielkość znacznika otworu i niezawodność uszczelnienia. W przypadku zakrętek do napojów gazowanych (CSD), które muszą utrzymywać ciśnienie, krytyczna jest idealnie uszczelniona zakrętka.
• Odporność na zużycie:Sworznie i tuleje zaworów poddawane są milionom cykli. Muszą być wykonane z materiałów odpornych na zużycie (np. stal nierdzewna pokryta węglikiem wolframu) i mieć dokładny luz (0,01–0,02 mm).
• Tkontrola temperatury:Każda dysza musi być wyposażona w niezależną termoparę i grzejnik, aby zapobiec zamarzaniu lub degradacji stopu.

Wskazówka: W przypadku zakrętek z wewnętrzną wkładką (np. wkładek stanowiących barierę tlenową do zakrętek do soków) zasuwy zaworów są często umieszczane wewnątrz wgłębienia zakrętki (zasuwka pomocnicza), aby ukryć pozostałości.

W cyklu 4-sekundowym wyrzut musi być niesamowicie szybki i absolutnie niezawodny. W formach kołpakowych stosowane są dwie główne metody:

Wyrzut mechaniczny (płyta zgarniająca):

Sprężynowa płyta zgarniająca otacza rdzeń. Gdy forma się otwiera, płyta zgarniająca jest popychana do przodu względem rdzenia, zdejmując nasadkę. Jest to proste i niezawodne, ale skok powrotny dodaje ułamek sekundy.

Wyrzut pneumatyczny (podmuch powietrza):

Przez rdzeń przepuszczane jest sprężone powietrze (3–6 barów), które zdmuchuje korek. Jest to niezwykle szybkie i delikatne, ale wymaga doskonałego uszczelnienia rdzenia i może być hałaśliwe.

Typowa praktyka w przypadku form kołpakowych o wysokiej kawitacji:

Połącz krótki ruch płytki zgarniającej (2–3 mm), aby podnieść nasadkę z rdzenia, a następnie wykonaj podmuch powietrza, aby ją wypchnąć. Płytka zdzierająca zapewnia równomierne oddzielenie zakrętki od rdzenia, a powietrze kończy wyrzucanie bez dotykania powierzchni uszczelniającej zakrętki.

Czas wyrzutu:Skok wyrzutu musi nastąpić po całkowitym otwarciu formy, aby uniknąć kolizji z nieruchomą połówką. Zaawansowane formy wykorzystują płyty zgarniające uruchamiane krzywką lub serwonapędem w celu zapewnienia precyzyjnego synchronizacji.

4. Optymalizacja chłodzenia form kołpakowych

Chłodzenie pochłania 60–80% czasu cyklu. W formach do kołpaków o wysokiej kawitacji efektywne chłodzenie jest kluczem do osiągnięcia cykli krótszych niż 5 sekund.

Chłodzenie rdzenia:Trzpień rdzenia jest zwykle najgorętszą częścią. Tradycyjne proste kanały chłodzące w rdzeniu są nieefektywne.

Lepsze metody obejmują:Pęcherzyki (wkładki z rurką obrotową): Chłodziwo spływa małą rurką na dno rdzenia i powraca przez pierścień, odbierając ciepło.

Spiralne wkłady chłodzące:We wkładce rdzeniowej wykonany jest spiralny rowek, tworząc spiralną ścieżkę przepływu zapewniającą maksymalny kontakt z powierzchnią.

Chłodzenie konforemne (wkładki drukowane 3D): W przypadku złożonych rdzeni, wkładki wytwarzane addytywnie z kanałami konforemnymi mogą skrócić czas chłodzenia o 30–40%.

Chłodzenie wnękowe:Połowa wnęki również wymaga agresywnego chłodzenia. Używaj bełkotek lub prostych kanałów jak najbliżej powierzchni ubytku (odległość 1,5–2,5 mm).

Przepływ chłodziwa:Zapewnij przepływ turbulentny (liczba Reynoldsa > 5000) we wszystkich kanałach. Oblicz spadek ciśnienia; forma z 48 gniazdami może wymagać wielu równoległych obwodów chłodzenia, aby utrzymać wysokie natężenie przepływu.

Separacja obiegu chłodzącego:W przypadku wysokich czapek (np. czapek sportowych) oddzielne obwody dla górnej i dolnej części rdzenia mogą wyeliminować owalność.

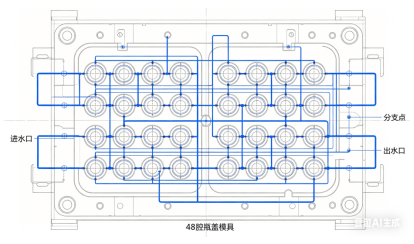

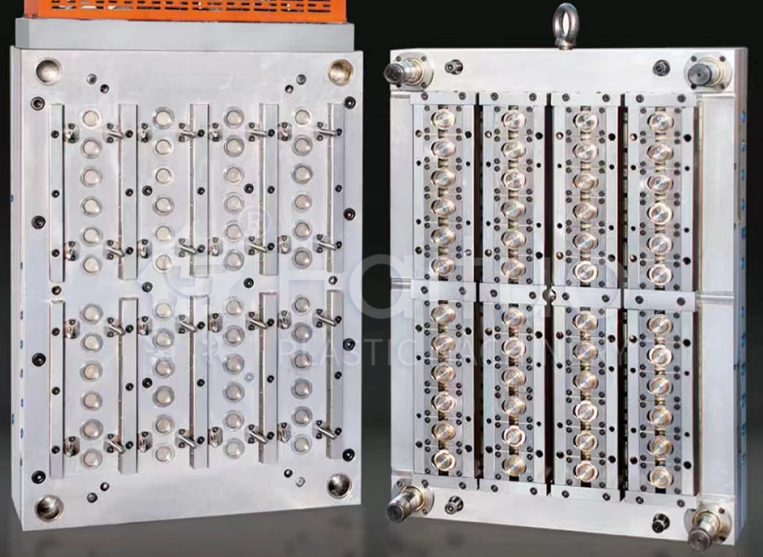

5. Studium przypadku: Forma do nakrętek do napojów gazowanych z 48 wgłębieniami

Wyzwanie:Duża firma produkująca napoje potrzebowała formy do 28 mm nakrętek PCO 1881 CSD (napoje gazowane). Cykl docelowy: 4,2 sekundy. Roczny wolumen: 80 milionów kapsli. Materiał: PP + 5% środka antystatycznego.

Podejście projektowe:

• Kawitacja:48 wnęk ułożonych w układzie 6×8. Podstawa formy: stal o wysokiej wytrzymałości (1.2738) ze słupkami wsporczymi pod każdym wgłębieniem, aby zapobiec ugięciu płyty.
• Gorący biegacz:48 dysz zaworowych, otwieranie według stref (3 strefy po 16 komór). Kanały przepływu w kolektorze zrównoważone komputerowo z odchyleniem 2%.
• Chłodzenie:W kołkach rdzenia zastosowano spiralne wkładki chłodzące (stop miedzi) do szybkiego odprowadzania ciepła. Po stronie wnęki używane bełkotki. Każda wnęka miała swój własny niezależny obwód chłodzenia, aby zapewnić jednorodność.
• Wyrzucanie:Płyta zgarniająca o skoku początkowym 0,5 mm + czasowy nadmuch powietrza (4 bary). Sprężyny powrotne wyrzutnika zaprojektowane na 5 milionów cykli.
• Przybory:Trzpienie rdzenia: azotowane H13 do twardości powierzchniowej 65 HRC; Wkładki wnękowe: stal nierdzewna S136 zapewniająca odporność na korozję spowodowaną gazem karbonizowanym.

Wyniki po próbie:

• Osiągnięty czas cyklu:4,0 sekundy (lepiej niż docelowy)
• Zmiana wagi czapek:±0,2%
• Pozostałość po bramie:mniej niż 0,05 mm, brak nieszczelności w teście ciśnieniowym (korki trzymały 4 bary CO₂)
• Czas chłodzenia:1,9 sekundy (45% całkowitego cyklu) Forma wyprodukowała 5 milionów zakrętek przed pierwszą zaplanowaną konserwacją zapobiegawczą

Wyciągnięte wnioski:Kluczem było połączenie spiralnego chłodzenia rdzeni i sekwencyjnego bramkowania zaworów. Klient zamówił później drugą identyczną formę i obie pracowały obok siebie na dwóch maszynach wytwarzających łącznie 2500 nakrętek na minutę.

Formy wysokokawitacyjne pracujące z dużymi prędkościami wymagają rygorystycznej konserwacji:

• Czyszczenie sworznia zaworu:Co 500 000 cykli sworznie zaworów i tuleje należy oczyścić z osadów węglowych. Użyj miękkiej mosiężnej szczotki i rozpuszczalnika.
• Odkamienianie kanału chłodzącego:Nagromadzenie kamienia zmniejsza wydajność chłodzenia. Wykonuj chemiczne odkamienianie co 1 milion cykli.
• Smarowanie układu wyrzutnika:Prowadnice płyty zgarniającej i zawory powietrzne wymagają regularnego smarowania i wymiany uszczelek.
• Kontrola grzejnika gorącokanałowego:Zmierz rezystancję każdego grzejnika przy każdym pociągnięciu formy.
• Harmonogram profilaktyczny:Po 3 milionach cykli wymienić wszystkie części zużywalne (czopy zaworów, tuleje, sprężyny).

Wniosek

Formy do kołpaków o dużej pojemności i dużej prędkości to cuda inżynierii, które przesuwają granice formowania wtryskowego. To, czy wybierzesz kompresję, czy wtrysk, zależy od objętości, złożoności czapki i możliwości inwestycyjnych. W przypadku nakrętek formowanych wtryskowo sukces opiera się na trzech filarach:

• Gorące kanały Valve Gateze sterowaniem sekwencyjnym i materiałami odpornymi na zużycie.
• Szybki wyrzutpołączenie płyty zgarniającej i podmuchu powietrza.
• Zoptymalizowane chłodzenieprzy użyciu bełkotek, wkładek spiralnych lub konstrukcji konforemnych.

Obudowa formy kołpakowej CSD z 48 gniazdami pokazuje, że przy odpowiednim projekcie i precyzyjnej produkcji formowanie wtryskowe może konkurować z formowaniem tłocznym pod względem szybkości, oferując jednocześnie znacznie większą elastyczność projektowania.

Jako producent form, opanowanie tych technologii otworzy drzwi do rynku wielkoseryjnego zamknięć, jednego z najbardziej wymagających, a jednocześnie satysfakcjonujących segmentów naszej branży.
