W sektorze wody butelkowanej i przemysłowych opakowań do płynów, butelki na wodę PC lub PET o pojemności 5 galonów (około 18,9 l) są prawdziwymi końmi pociągowymi logistyki. Pozornie prosta butelka musi wytrzymać linie rozlewnicze pracujące z dużą prędkością, nieostrożne obchodzenie się z nią oraz wielokrotne mycie i recykling. W obliczu zmienności cen surowców i zaostrzających się przepisów dotyczących ochrony środowiska „zmniejszenie wagi bez utraty wytrzymałości” stało się uniwersalnym celem producentów butelek. W jaki sposób zatem doskonała forma wtryskowa do butelek na wodę o pojemności 5 galonów może zmniejszyć masę butelki z 720 g do 650 g lub mniej, zapewniając jednocześnie wysoką przezroczystość, brak pęknięć naprężeniowych i przejście ponad 5000 cykli testów upadku? Firma KSHOW, zakorzeniona w Taizhou – chińskiej stolicy form – z ponad 15-letnim doświadczeniem w tworzeniu precyzyjnych form, omawia w tym artykule podstawowe elementy techniczne.
Butelka o pojemności 5 galonów ma zazwyczaj ponad 400 mm wysokości i grubość ścianki zaledwie 1,2–1,6 mm, co czyni ją klasyczną dużą częścią o cienkich ściankach z głęboką wnęką. Stop musi pokonać niezwykle długą drogę przepływu od bramki do podstawy butelki. Zła konstrukcja formy łatwo skutkuje krótkimi wtryskami z chłodzonych frontów przepływu, słabymi liniami spoin lub zamglonymi podstawami. Rozwiązanie KSHOW opiera się na wielostopniowym profilowaniu wtrysku sterowanym przez Moldflow – dzięki precyzyjnemu segmentowaniu prędkości wtrysku, czoło stopu posuwa się ze stabilną prędkością, unikając wahań i rozprysków. Jednocześnie stosujemy system zaworowo-zasuwowy o dużej średnicy, aby zapewnić skuteczne przenoszenie ciśnienia uszczelnienia na podstawę, utrzymując skurcz w granicach 0,3% i jednorodność grubości ścianki podstawy na poziomie ± 0,05 mm.
Uchwyt butelki nie jest oddzielnym zespołem, ale konstrukcją nośną uformowaną integralnie z korpusem. Strefa uchwytu charakteryzuje się gwałtownymi zmianami grubości ścianek, przez co jest podatna na zapadnięcia się i koncentrację naprężeń. KSHOW stosuje progresywną optymalizację grubości ścianek w strefie przejściowej i wdraża niezależne obiegi chłodzące w celu zintensyfikowania ekstrakcji ciepła. W przypadku wyjmowania z formy, napędzany cylindrem hydrauliczny mechanizm wyciągania rdzenia z prowadnicą boczną współpracuje z wyrzutem wspomaganym azotem, aby zapewnić płynne uwalnianie butelki bez wybielania i deformacji. Do zastosowań w butelkach PET firma KSHOW oferuje również zintegrowane rozwiązania form wtryskowych, rozciągających i rozdmuchowych, które dodatkowo zwiększają wytrzymałość i odporność na opadanie.
W drugiej połowie 2025 roku południowoamerykański producent wody butelkowanej, posiadający ponad dziesięć linii rozlewniczych („Klient L”), rozpoczął projekt samodzielnej produkcji butelek. Problem był klasyczny: zakupione butelki charakteryzowały się dużymi różnicami w grubości ścianek pomiędzy partiami, co powodowało częste zacięcia napełniacza i wskaźnik pęknięć w transporcie wynoszący 3,2%. Po otrzymaniu zapytania firma KSHOW zaprojektowała jednoformową, dwugniazdową formę wtryskową do butelek na wodę z PC o pojemności 5 galonów, docelowo o masie butelki 680 g i czasie cyklu wynoszącym 48 sekund. Do wykonania wnęk użyliśmy stali lustrzanej ASSAB S136 ESR, z blokadami stożkowymi i precyzyjnymi elementami prowadzącymi, aby zapewnić dokładność mocowania. W pierwszej próbie uzyskano tolerancję wagi ± 2 g i pomyślność testu upadku na poziomie 99,6%. Cały projekt, od zamówienia do wysyłki formy, trwał tylko 42 dni. Od tego czasu Klient L zmniejszył awaryjność do poniżej 0,5%, oszczędzając ponad 350 000 USD rocznie na kosztach zaopatrzenia.
Wielu kupujących koncentruje się wyłącznie na cenie formy, pomijając trzy szczegóły, które mają ogromny wpływ na długoterminowe koszty posiadania:
1. Obróbka antykorozyjna kanału chłodzącego. Formy do butelek z wodą przepuszczają duże ilości wody chłodzącej w długich seriach. Bez zabezpieczenia antykorozyjnego rdza zmniejszy wydajność chłodzenia o ponad 20% w ciągu roku. KSHOW stosuje wkładki ze stali nierdzewnej lub niklowanie bezprądowe we wszystkich kanałach chłodzących, zapewniając zerowy spadek wydajności chłodzenia w ciągu dekady.
2. Projekt redundantnego systemu wentylacyjnego. Formowanie dużych butelek generuje ogromne ilości gazu. Wykonujemy wielostopniowe rowki odpowietrzające na linii podziału i wkładkach rdzeniowych, uzupełnione odpowietrzaniem wspomaganym próżniowo, aby całkowicie wyeliminować pułapki gazowe i ślady przypaleń.
3. Standaryzowane i podlegające szybkiej wymianie części eksploatacyjne. Trzpienie zaworów, uszczelki i inne elementy zużywające się korzystają ze specyfikacji międzynarodowych standardów, dzięki czemu klienci mogą lokalnie pozyskiwać części zamienne bez czekania na części OEM.
Globalna dostawa i lokalne wsparcie

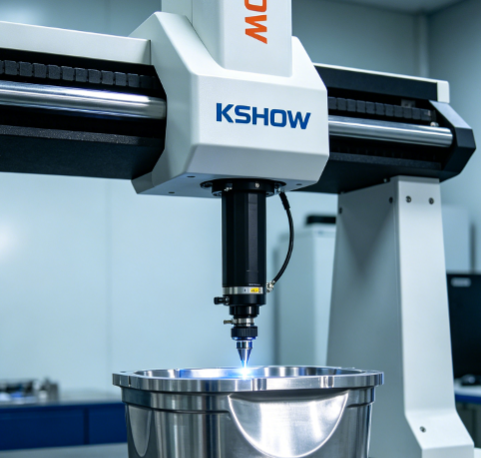

W zakładzie KSHOW w Taizhou Huangyan znajduje się prasa zaciskowa o masie 1600 ton, wiele dużych bramowych maszyn CNC i maszyny współrzędnościowe Zeiss CONTURA. Maksymalne wymiary obróbki form sięgają 2500 mm × 2000 mm, przy wadze pojedynczej formy ponad 20 ton. Niedawno nasi inżynierowie serwisowi przeprowadzili zdalne uruchomienie za pomocą wideo formy do butelek na wodę u klienta z Azji Środkowej, przechodząc od rozpakowania do kwalifikowanego produktu w zaledwie 6 godzin.
